पोर्टेबल अल्ट्रा-लो फ्रीक्वेंसी डाइइलेक्ट्रिक लॉस टेस्टर

II. प्रदर्शन में अभूतपूर्व प्रगति और समतुल्यता लाभ
अत्यंत कम क्षमता की आवश्यकताएँ
0.1 हर्ट्ज की अल्ट्रा-लो फ्रीक्वेंसी आउटपुट के माध्यम से, बिजली आपूर्ति क्षमता की आवश्यकता पावर फ्रीक्वेंसी की तुलना में 1/500वें हिस्से तक कम हो जाती है, जिससे उपकरण का आकार और वजन काफी कम हो जाता है (विशिष्ट इकाइयों का वजन केवल 45 किलोग्राम होता है) और बाहरी मोबाइल संचालन सुविधाजनक हो जाता है।
उच्च-वोल्टेज आउटपुट क्षमता
अधिकतम वोल्टेज 90kV तक पहुंचता है, जो 0.1Hz/0.05Hz/0.02Hz पर बहु-आवृत्ति चयन का समर्थन करता है। भार क्षमता 50nF से 5μF धारिता सीमा तक फैली हुई है, जो बिजली केबल, संधारित्र और जनरेटर जैसे बड़े परीक्षण नमूनों को समायोजित कर सकती है।
छवि

III. सुरक्षा और विश्वसनीयता में सुधार
त्रिपक्षीय सुरक्षा तंत्र
अतिवोल्टेज सुरक्षा
निर्धारित मान से 10% अधिक होने पर 20 मिलीसेकंड के भीतर बंद हो जाता है।
ओवरकरंट सुरक्षा
: उच्च और निम्न वोल्टेज दोनों तरफ दोहरी सुरक्षा; निम्न वोल्टेज धारा सीमा से अधिक होने पर तुरंत सक्रिय हो जाता है।
कैपेसिटिव राइज़ सप्रेशन
दोनों तरफ लगे क्लोज्ड-लूप नेगेटिव फीडबैक सर्किट कैपेसिटिव वृद्धि के प्रभावों को समाप्त करते हैं, जिससे आउटपुट स्थिरता सुनिश्चित होती है।

IV. बुद्धिमान संचालन और डेटा विश्लेषण

मानव मशीन इंटरफेस

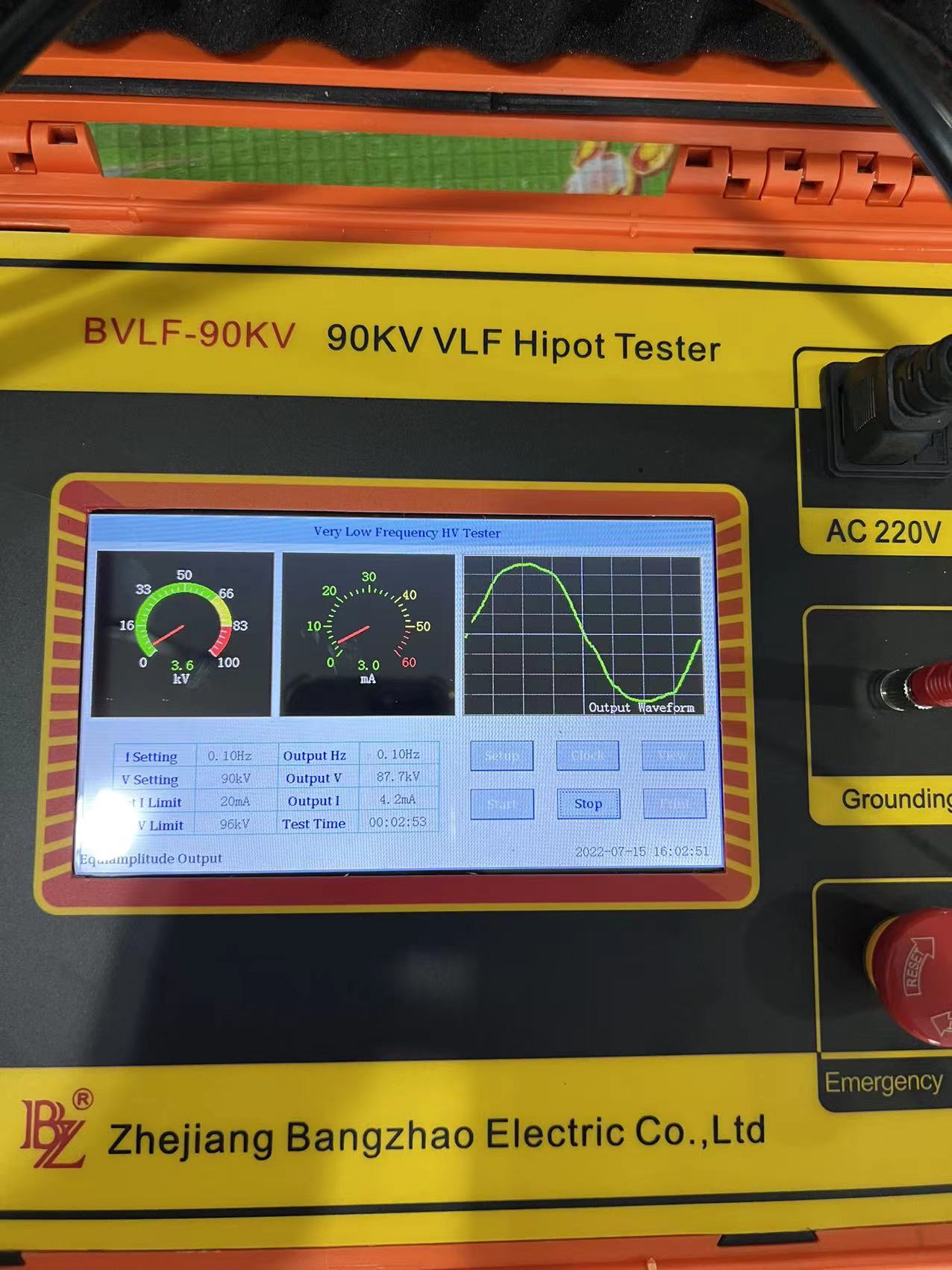

7 इंच का टचस्क्रीन डिस्प्ले वास्तविक समय में तरंगरूप दृश्यता और परीक्षण रिपोर्ट प्रिंटिंग की सुविधा प्रदान करता है।
डेटा प्रबंधन और स्थानांतरण
यूएसबी इंटरफेस परीक्षण डेटा को ऐतिहासिक तुलना के लिए पीसी में निर्यात करने में सक्षम बनाता है।

V. पर्यावरणीय अनुकूलता और मानक अनुपालन
तापमान और आर्द्रता की विस्तृत श्रृंखला
यह -10°C से +40°C के वातावरण में ≤85% सापेक्ष आर्द्रता के साथ काम करता है, जो इनडोर/आउटडोर की कठिन परिस्थितियों को पूरा करता है।

VI. अनुप्रयोग परिदृश्य विस्तार
बहु-क्षेत्रीय अनुकूलनशीलता
यह 6kV–35kV केबलों, पावर कैपेसिटर और बड़े/मध्यम आकार के जनरेटर/मोटरों के इन्सुलेशन विदस्टैंड वोल्टेज परीक्षण के लिए उपयुक्त है। इसमें एकीकृत AC विदस्टैंड वोल्टेज और डाइइलेक्ट्रिक लॉस परीक्षण की सुविधा है।
गैर-विनाशकारी परीक्षण के लाभ
डीसी विदस्टैंड वोल्टेज की तुलना में, अल्ट्रा-लो-फ्रीक्वेंसी एसी आउटपुट अवशिष्ट आवेश की समस्याओं से बचाता है और इन्सुलेशन को न्यूनतम नुकसान पहुंचाता है। यह विशेष रूप से सेमीकंडक्टर एंटी-कोरोना लेयर उपकरणों में अंतिम भाग के दोषों का पता लगाने में प्रभावी है।
